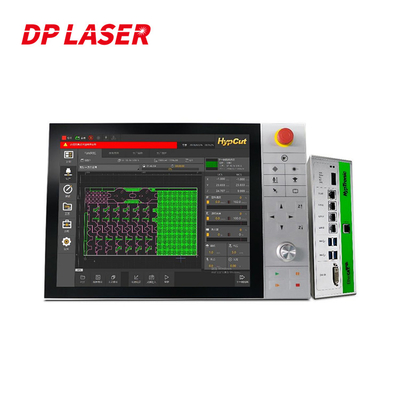

سیستم کنترل لیزری اختصاصی Hypcut Bus-Type FSCUT 8000A با قدرت بالا

سیستم کنترل دستگاه برش لیزر فیبر اختصاصی FSCUT 8000A Hypcut Bus-Type

مقدمه اولیه

سیستم FSCUT8000 یک سیستم اتوبوس هوشمند سطح بالا برای نیازهای برش لیزر فیبر فوق‌العاده با توان 8 کیلووات و بالاتر است.دارای ویژگی های ثبات و قابلیت اطمینان، استقرار راحت، اشکال زدایی آسان، تولید ایمن، عملکردهای غنی و عملکرد عالی است.راه حل های مدولار، شخصی، خودکار و مبتنی بر اطلاعات را پشتیبانی و ارائه می کند.در حال حاضر، یک سیستم برش لیزری اختصاصی نسبتا بالغ و سطح بالا در بازار وجود دارد.

ویژگی

1. عملکرد
فرآیند: سوراخ‌سازی غیر القایی برای صفحات متوسط ​​و نازک، سوراخ‌سازی صاعقه‌ای برای صفحات ضخیم، سوراخ‌سازی چند سطحی، سوراخ‌زدایی و حذف سرباره، سرکوب ارتعاشات بعدی، فشار هوا حلقه بسته، و فناوری لایه به لایه ظریف و غیره ، کارایی و پایداری برش با توان بالا را تا حد زیادی بهبود می بخشد و رقابت هسته ای نیروی تجهیزات را بهبود می بخشد.

مواد باقیمانده بصری: در ترکیب با چیدمان عکس تلفن همراه، موقعیت بصری ابزار ماشین بازیافت و استفاده مجدد از مواد باقی مانده را بسیار کارآمد می کند.

لبه یاب خازن: 500 میلی متر بر ثانیه لبه یاب خازن با سرعت بالا و دقت بالا، و همچنین روش های دستی، دو نقطه ای، سه نقطه ای، چهار نقطه ای و سایر روش های لبه یاب را برای برآوردن نیازهای خاص شکل ارائه می کند. لبه یاب مواد و لبه یابی با دقت بالاتر.

پشتیبانی از فرمت طراحی: از پردازش خروجی مستقیم DXF، کد G و سایر نقشه‌های زیست‌محیطی اصلی پشتیبانی می‌کند.پشتیبانی از عملیات خواندن و نوشتن با سرعت بالا و پردازش فایل های ویژه LXDS و NRP که توسط CypNest تولید می شود.

UI: هدایت شده، تعامل بصری، آسان برای یادگیری.

اتوماسیون: از راه حل های اتوماسیون مانند برش سیم پیچ آنلاین، برش سیم پیچ دو سر، برش لوله-ورقه یکپارچه و پردازش زیر منطقه ای با فرمت فوق العاده بزرگ پشتیبانی می کند تا با توسعه بیشتر بازار مواجه شود.

نگهداری راحت: داده های عملکرد محصول مانند تست فوکوس و کالیبراسیون، تشخیص کاغذ عکس آلودگی مسیر نوری، و سروو نظارت بر اسیلوسکوپ را ارائه دهید.

اطلاع رسانی: به Baichu Health Cloud، mes و سایر سیستم ها متصل شوید، وضعیت استفاده از اجزای تجهیزات را جمع آوری کنید، و به طور هوشمند تعمیر و نگهداری تجهیزات را تجزیه و تحلیل و یادآوری کنید تا عمر مفید تجهیزات را افزایش دهید.

طراحی: می‌توانید مستقیماً بدون همکاری نرم‌افزارهای شخص ثالث، مسیر گرافیکی را در سیستم پردازش HypCut ترسیم یا ویرایش کنید، که کارایی اشکال‌زدایی و تنظیم را بهبود می‌بخشد.

عملکردهای راحت: ارائه عملکردهای مدولار استاندارد مانند برش با یک کلید، نازل های تمیز کردن، کالیبراسیون خودکار، روغن کاری خودکار، تعویض میزهای کار، و استخراج گرد و غبار زیر منطقه ای، که امتیاز فروش بیشتری را به تجهیزات اضافه می کند.

2. مربوط به کنترل
BC-LINK: فناوری ارتباطی BC-LINK خود توسعه یافته برای دستیابی به ضد تداخل و انتقال سیگنال‌های نمایشگر، سیگنال‌های IO و سیگنال‌های USB در فواصل طولانی.

خود بهینه سازی سروو PID: با یک کلیک برای تکمیل اشکال زدایی پارامتر سروو، پیشرفت کنترل نظری در ± 0.01 میلی متر است.
سخت افزار هوشمند: از شیر متناسب باس، لیزر و سر برش هوشمند پشتیبانی می کند، اثر حلقه بسته کامل 1+1>2 را درک می کند، عملکرد و ثبات را بهبود می بخشد.

ایمنی: حفاظت ضد برخورد انحراف گشتاور، کالیبراسیون در زمان واقعی تعادل دوگانه درایو، اجتناب از مانع در حرکت هوا، جهش هوشمند قورباغه و سایر عملکردها.

دقت: دقت مسیر نظری 0.005 ± میلی متر، دقت موقعیت یابی 0.01 میلی متر و دقت موقعیت یابی تکراری 0.01 میلی متر است.

سرعت: حداکثر پشتیبانی از شتاب 5G، حداکثر سرعت تک محوری 300 متر در دقیقه.

ارتباط: راه حل سیستم بلادرنگ RTOS پذیرفته شده است و چرخه ارتباط به 1 میلی ثانیه کوتاه می شود.

الگوریتم: ارائه یک الگوریتم شتاب و کاهش سرعت نامتقارن برای اجرای سریع و نرم دستگاه و بهبود عمر مفید دستگاه.

تنظیم ارتفاع: کنترل‌کننده ارتفاع BCS100 با کارایی بالا به سیستم پیگیری بی‌درنگ اتوبوس ارتقا یافته است که پایداری و عملکرد پیگیری را بیشتر بهبود می‌بخشد.

صنایع قابل اجرا

مناسب برای دستگاه های برش لیزر فیبر فوق العاده با توان بالای 8000 وات.به طور گسترده در کارخانه های ورق فلز، خطوط تولید خودکار و ایستگاه های پردازش بزرگ استفاده می شود.

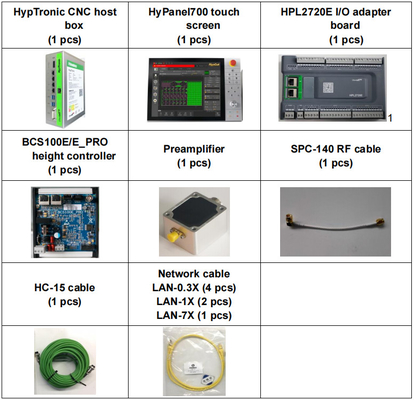

FSCUT 8000A
